罐式疊壓給水設備-北京麒麟尤孚供水設備有限公司

技術說明

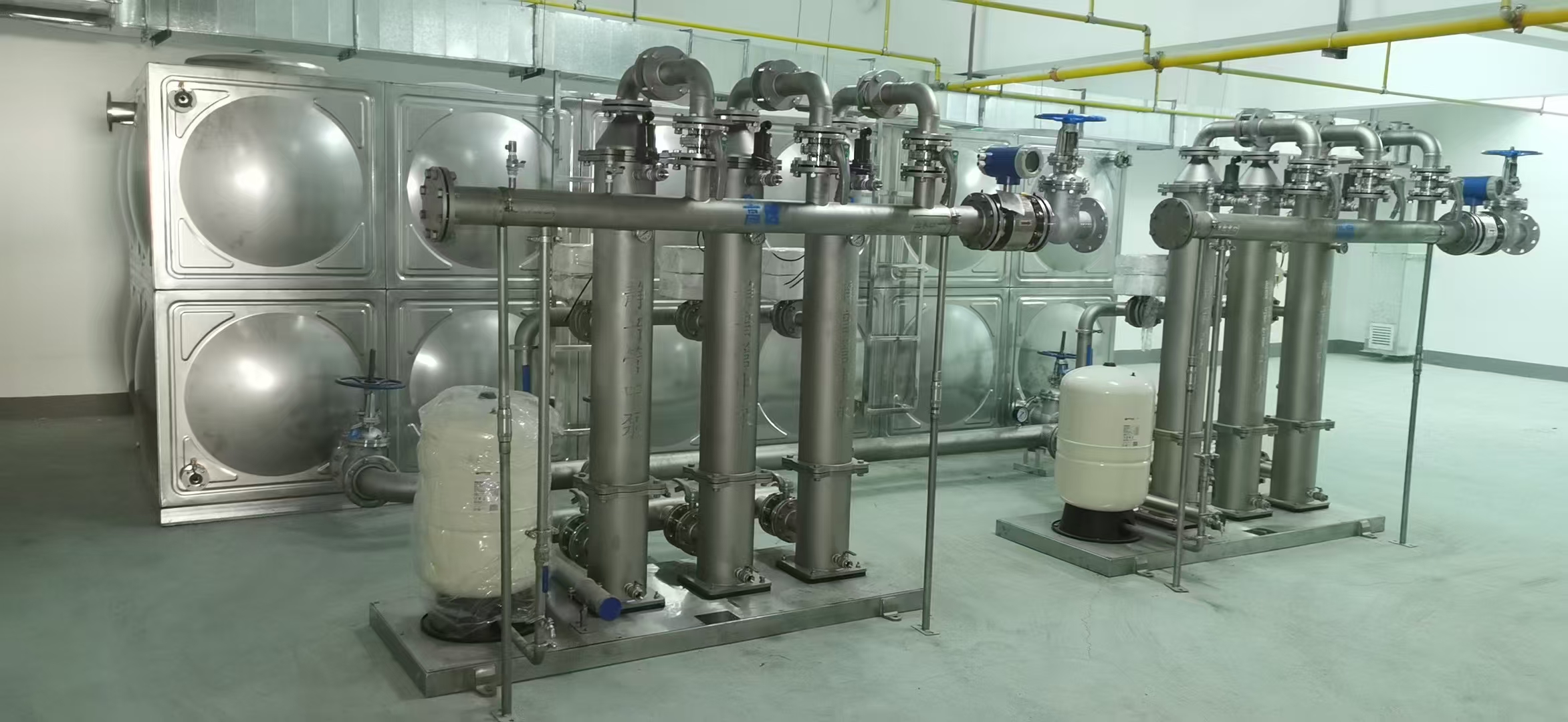

該罐式疊壓給水設備由穩壓補償器、變頻控制柜、變頻泵、真空抑制系統等組成，設備直接連接在自來水管網上，確保不對自來水及低區用戶造成影響。該設備運行時水處于完全密閉的狀態，保證自來水不和外界空氣等接觸，水質始終處于潔凈狀態，具有節能、環保、低噪音、供水壓力恒定等特點。

執行標準:《生活飲用水衛生標準》GB5749、《罐式疊壓給水設備》GB/T 24912。

主要性能指標

1、流量范圍:0~1000m3h;

2、壓力范圍:0~2.0MPa;

3、控制水泵單臺電機功率:≤200kW;

4、壓力調節精度:0.01MPa;

5、環境溫度:4~+40℃℃;

6、相對濕度:90%以下(電控部分)。

適用范圍及應用條件

適用市于政管網供水量充足、水壓不達標地區建筑二次供水。

四、施工安裝要點

1、根據當?shù)氐刭|(zhì)情況，按照本安裝圖選擇地基大小。地基混凝土強度不低于C20且四周留有排水設施和檢修通道。灌漿地基時可留地腳螺栓預留孔，地基水泥再生后安裝設備，進行地腳螺栓孔的二次灌漿?；虿蛔鲱A(yù)留孔，設備到位采用膨脹栓固定。

2、安裝設備時要根據安裝圖先后順序(按水的流向)連接，連接處密封，安裝時不得強行安裝，總管口徑較大時需加支撐，以免產生應力。

3、泵房須做好消聲和隔振措施。

4、嚴格按照圖紙設計進行安裝、施工和預埋

5、設備置于室內時，設備周圍應留有不小于700mm的檢修通道，

6、泵房內必須通風良好，保持干燥，控制柜上方嚴禁有管道通過，露天泵房應采取防雷

措施。

五、已經應用情況

已在北京、上海、江蘇、山東、吉林、湖北、廣東等地安裝使用，包括北京疾病預防控制中心辦公樓、北京交通大學及金泰國益大廈等項目，用戶反映良好
